干粉磁选机详细的运行过程讲解

编辑:临朐三星电子有限公司时间:2020-05-11

  本文小编为大家详细的讲解下干粉磁选机的运行过程,且看下面的讲解:

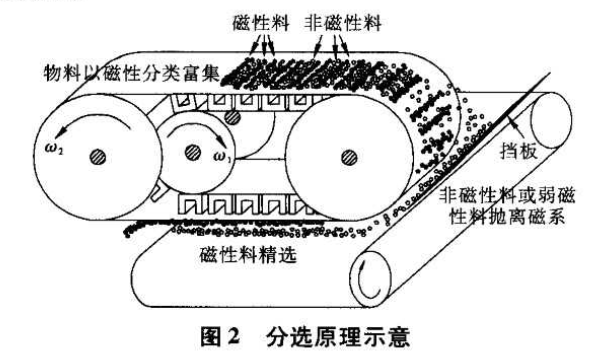

  细粉料随着环形移动磁系2作翻滚运动,环形移动磁系2既是物料移动的动力源,也提供磁选过程的分选力。根据粉料在环形磁选皮带6上的不同部位将磁选过程分为物料以磁性分类富集、非磁性料或弱磁性料抛离磁系、磁性料进行细选3个阶段,如图2所示。环形移动磁系按顺时针方向转动,而磁选皮带6按逆时针方向转动,宏观上确保物料处于顺时针运动状态。

  1、在环形移动皮带6上表面的工作区域,物料以磁性分类富集。从下料斗8连续均匀地向磁选皮带6给料,落在磁选皮带6上的粉料因磁性差异而运动状态不同。磁性料受到U型磁铁盒3的磁力吸引,向背景磁感应强度和磁场梯度大的位置翻滚移动,在磁极正上方形成一条平行磁极的“磁链线”,磁链线”随U型磁铁盒3同步移动,且磁性料不断翻滚,并除去夹杂的非磁性颗粒,磁性料的富集程度不断提高;非磁性料虽不受磁场力的影响,但不断向前运动的“磁链线”对其形成了“刮板”效应,推动非磁性料向前翻滚移动,其中夹杂的磁性料也不断脱离出来,加入到“磁链线”中,非磁性料的富集程度也不断提高。

  2、在干粉磁选机磁选皮带6头部的回转圆弧表面,非磁性料或弱磁性料抛离磁系。富集的非磁性料由“磁链线”推至皮带头部的回转圆弧表面,在自身重力和离心力的作用下抛落,由非磁性料挡板9引导下落到尾矿排料皮带7上;“磁链线”受磁场吸引,克服回转圆弧运动产生的离心力和物料的重力,随U型磁铁盒3回转的运动至磁选皮带6的下表面。

  3、在磁选皮带6的下表面完成磁性料的细选和扫选。处于磁选皮带6下表面的“磁链线”受到U型磁铁盒3的拖动,在发生翻滚运动的过程中,继续排出其中夹杂的非磁性颗粒,使磁性料得到进一步提纯,完成细选过程;与此同时,掉落在干粉磁选机尾矿排料皮带7上的磁性料颗粒受到磁选皮带6下表面磁场力的作用,重新吸拾到磁极上,完成对尾矿的扫选。

  4、细选过程完成后,环形移动磁系2与磁选皮带6分别沿转轴12、转轴14作回转式运动,吸附在磁选皮带6下表面的磁性料逐渐偏离磁场,在自身重力作用下掉落至磁性料收集糟10中。

  5、环形移动磁系2和磁选皮带6在运动过程中,支撑链条运动的磁铁链条轨道16和皮带链条轨道17,可确保环形移动磁系2与磁选皮带6之间保持固有的工作间隙,确保工作磁场强度的稳定,避免因磁块和皮带自重沉降可能带来的二者磨擦问题,使干粉磁选机一直处于良好的机械运行状态。
