双环形干粉磁选机各部分结构详析

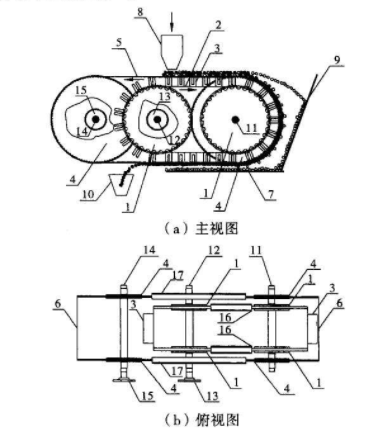

　　双环形(磁铁环与皮带环)干粉磁选机采用长距离环形移动磁系与尾矿排料皮带立体交又布置的结构，间隔分布的移动磁铁拖动皮带面上的粉料翻滚移动，依次单独实现物料以磁性分类富集、非磁性料抛尾、磁性料细选作用，整个分选过程细粉料不需周全分散。该设备因分选区域大，因而单机产量高。从整体功能的角度，该设备可分为主要工作部分、辅助工作部分和机械运动与传动部分等3大部分，其结构见下图。

　　一、主要工作部分：

　　该干粉磁选机主要工作部分包括环形移动的磁系、环形移动的皮带和尾矿排料皮带7。其中，环形移动的磁系由磁铁链轮1、安装在磁铁链轮1上的磁铁链条2，以及间隔安装在磁铁链条2中K2型附板上的U型磁铁盒3组成;环形移动的皮带由皮带链轮4、安装在该链轮上的皮带链条5，以及安装在皮带链条5中K2型附板上的磁选皮带6组成;尾矿排料皮带7安装在环形移动皮带6的下方，与磁选皮带6呈空间立体交又垂直布置。

　　二、辅助工作部分：

　　辅助工作部分包括安装在磁选皮带6上方能控制下料量的下料斗8、非磁性料挡板9，以及位于尾矿排料皮带左下方的磁性料收集槽10。

　　三、机械运动和传动部分：

　　此干粉磁选机的机械运动和传动部分包括公共从动轴11磁铁链轮主动轴12、皮带链轮主动轴14、上下两对磁铁链条轨道16以及上下两对皮带链条轨道17。其中，公共从动轴11的内侧安装有1对磁铁链轮1，外侧安装有1对皮带链轮4，磁铁链轮1上镶嵌的轴承可实现两对链轮相对运动。磁铁链轮主动轴12的内侧安装有1对磁铁链轮1，外侧有1个磁铁传动链轮13，由减速机通过链条传动。皮带链轮主动轴14内侧有1对皮带链轮4，外侧有1个皮带传动链轮15，由减速机通过链条传动。磁铁链条2在上下两对磁铁链条轨道16上运动;皮带链条5在上下两对皮带链条轨道17上运动。
