感应平衡式地下金属探测仪的结构介绍

编辑:临朐三星电子有限公司时间:2020-02-10

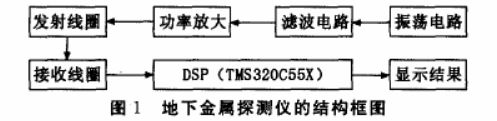

  本文主要介绍一种基于TMS320C55X系列的感应平衡式地下金属探测仪,其结构框图如图1所示。

  系统由振荡电路产生正弦波信号,通过滤波电路输出稳定的信号再将固定频率的方波进行功率放大,以保障够多的输出电流能够产生够强的磁场1-13发射线圈发射的磁场被接收线圈接收后,若有金属通过,则会在接收端产生输出,接收信号经AD转换后输入到DSP中,经DSP系统分析处理后显示结果。

  整个系统以DSP为中间处理单元,担负着数据采集、运算处理、逻辑判断、输出等的任务,是整套控制系统的关键。DSP具有处理速度快、精度高、灵活性大、稳定性高的特点,从而使整个系统具有很高的实时性能。

  1、信号采集:

  金属探测仪的信号采集模块选用AD7705,其采用SPI三线串行接口,能够方便地与各微控制器和DSP连接。AD7705采用了∑一△技术,可以获得16位无误码数据输出。片内可编程增益放大器提供从1~128的增益设置,具有低功耗(3V时较大值为1mW)特性,可进一步节省成本、缩小体积减小系统的复杂性。

  2、信号处理:

  金属探测仪的信号处理模块选用32位定点处理器TMS320C55X芯片,其特点是:处理速度在80MIPS~400MIPS;有丰富的外设接口和硬件资源;还提供了EMIF外部存储器扩展接口,可以直接使用 SDRAM。
