破碎机金属自动分离器的结构详说

编辑:临朐三星电子有限公司时间:2020-01-06

  破碎机金属自动分离器的结构包括传输带、料斗、皮带机头轮,还包括金属探测器、金属分离装置,金属探测器位于物料传输端,金属分离装置位于落料端,金属分离装置包括传动电机、金属分离机械臂、转动轮,金属分离机械臂与转动轮相连,转动轮与传动电机相连,金属分离机械臂设有两个工位,工位一为金属分离机械臂远离落料点的位置,工位二为金属分离机楲臂接料位置,金属探测器的信号输出端与传动电机的开关电路相连。

  金属分离机械臂包括外框、平托辊、转轴,外框的一边为转轴,转轴通过轴承与转动轮相连,外框内间隔设有平托辊。

  金属自动分离器还可以是另外一种,其包括电动推杆、金属分离车,金属分离车设在电动推杆上,金属分离车设有两个工位,工位一为金属分离车远离落料点位置,工位二为金属分离车接料位置,金属探测器的信号输出端与电动推杆的开关电路相连。

  金属分离车包括车厢、车轮,车厢包括车框、钢筛网,钢筛网设在车框内。

  金属自动分离器的传动电机或电动推杆的开关电路包括:时间继电器、中间继电器、工位一继电器、工位二继电器、工位一机械限位开关、工位二机械限位开关,工位二继电器的工作线包串联在中间继电器的常开触点上,工位一继电器的工作线包串联在中间继电器的常闭触点上,同时它们都分别与相应的机械限位开关相连,时间继电器与金属探测器信号输出端的常开触点相连,中间继电器与时间继电器常开触点相连。

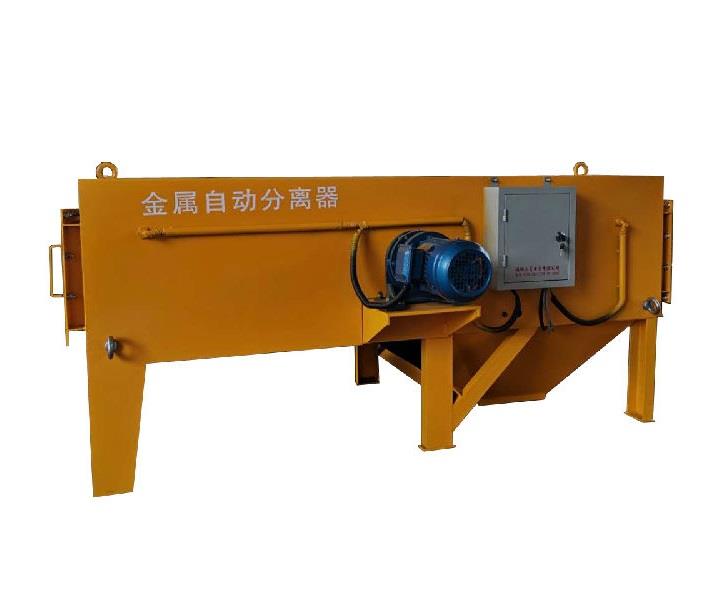

金属自动分离器
