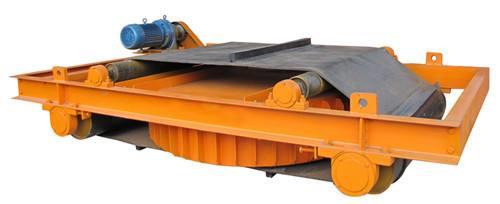

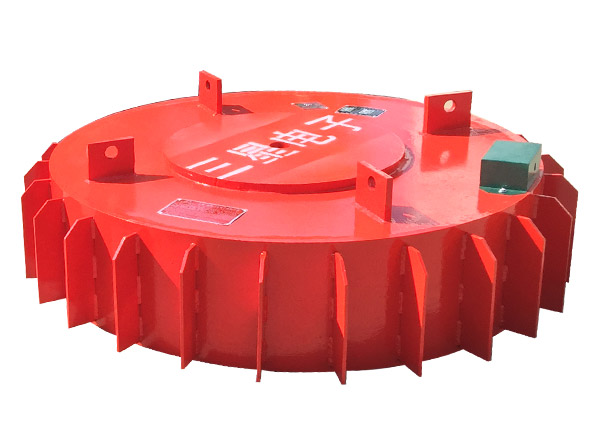

电磁除铁器
电磁除铁器

  电磁除铁器的电路专项为港口、电厂等粉尘严重、需要远程控制的场所设计,电控柜采用双门结构,阻尘止水,适用于粉尘较大的场所,它既能适应远程计算机分布式控制系统的集中控制,又能对就地工作模式进行局部控制。



  1.电气控制柜和除铁器实现自动控制,控制柜面板具有电源电压、励磁电压、励磁电流、三种仪表显示,并具有励磁回路过载、风机过载报警指示和现场操作按钮。

  本地模式是为现场操作和调试而设计的,具有单独的启停按钮,可根据电磁除铁器现场实际情况操作。

  2.远程模式是适应远程计算机DCS系统集中控制的操作模式,实现计算机的集中控制,实现远程自动操作,集中控制允许在系统通电且开关处于集中控制位置时发送信号。

  4.远程启动和停止是两组接收远程控制信号的活动触点,可编程反馈信号有三组无源触点:集中控制、操作和故障。

  5.主励磁回路:除常规的速度熔丝和空气开关保护外,还由用于失压和缺相保护的J1.J2.J3继电器组成。如果整流元件发生故障或异常损坏,直流电压减低,直流欠压继电器J4发出报警信号,同时切断励磁磁路。在除铁器运行过程中,如果线圈局部短路或其它故障造成电流过大,过流继电器GL吸合,继电器J11吸合,接通报警电路,并控制接触器K1,切断励磁电路电源。

  6.冷却风扇电路:电磁除铁器的电路中有保险丝、空气自动断路器和热继电器,用于日常保护,主励磁回路切断后,由于冷却系统仍在工作,风机需要迟缓停机,时间继电器SJ1在风扇停止运行之前迟缓一段时间,继电器J9.J10报警风扇故障。
