简析金属探测仪系统中各组成部分的作用

编辑:临朐三星电子有限公司时间:2021-06-28

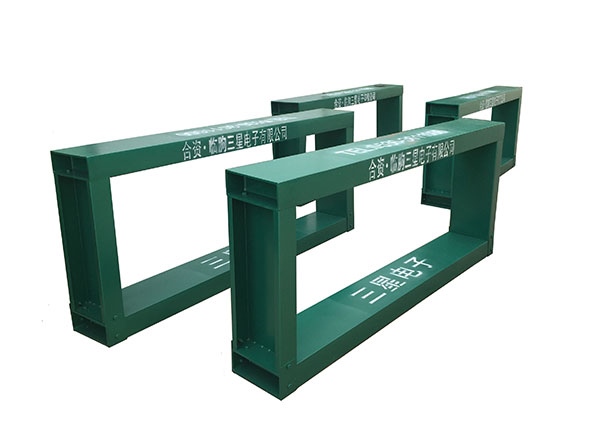

  据相关资料得知,金属探测仪系统是由探测线圈、信号变换电路、信号测量电路、信号放大电路、输出电路、信号处理电路及电源部分所组成。

  其中,信号测量电路由两个对称的LC正弦波振荡器以及一个差频检测器组成,它的输出信号为两个正弦波振荡器工作频率的差。

  信号变换电路实质上是一个频率-电压变换器,它将差频信号进一步转换成电压信号。信号变换电路特性的好坏,对系统的灵敏度和稳定性也具有重大影响。

  信号放大电路由交流耦合电路和电压放大电路构成,它将信号变换电路的输出电压信号放大到能够推动信号处理电路工作。由于这里所处理的是微伏级的电压信号,因此信号放大电路的特性好坏,在很大方面上直接决定了金属探测仪系统的灵敏度和稳定性。

  信号处理电路主要由电压窗口比较器、双稳电路、可控硅控制电路等组成,它是电路的控制中心,由它直接控制输出电路的工作状态。其中电压窗口比较器是一个具有上、下限的电压比较器。当输入信号落入上、下限之间时,输出为低电平,否则其输出为高电平。通过调整上、下限电压值,可实现本系统灵敏度的调节,双稳电路用来控制系统的两个状态即监控状态和控制输出状态,可控硅电路用以向输出电路的继电器线圈供应电压信号。

  输出电路由输出状态指示器和输出继电器组成,由它提供系统的工作状态指示和控制生产设备所需的电信号。其中输出继电器为金属探测仪系统的输出接口,它具有多对大电流常开/常闭触点,借此可实现对所定的生产设备的直接控制,如停机或用机械手拣出被发现的游离金属物。

  电源电路供应上述各电路所需的工作电压。
