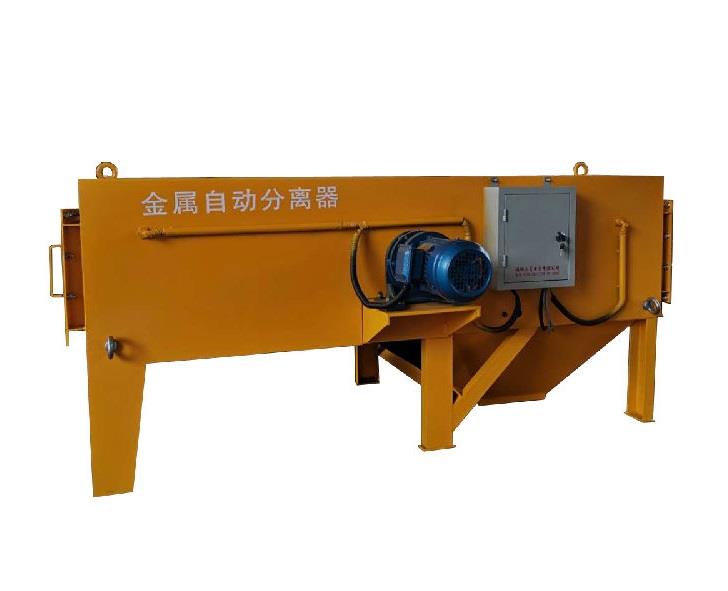

金属自动分离器中几大装置的组成与功能介绍

编辑:临朐三星电子有限公司时间:2021-05-11

  一、剔除装置:

  原料产品需要经过传送带才能通过金属自动分离器的检测线圈内部通道,在检测线圈检测到金属杂质之时,单片机便会经过驱动电路来控制继电器,继而控制外部的机械设备自动剔除含有金属杂质的原料产品,这就是剔除装置的原理。当然可以根据实际需要设计多种样式的剔除装置,以符合不同类型的原料产品的需要。

  二、数码管显示:

  数码管显示主要是单片机驱动的2个8位数码管,其主要作用是简单显示错误代码以及检测到的金属杂质数量等信息,辅助系统调试和系统正常工作时的一些提示信息,增进系统的可视性。

  三、检波和放大电路:

  金属自动分离器中的检波放大电路主要是运放LT1122和NPN型的三极管组成,分别将由DAC8043数模转换的模拟信号和接收线圈接收到的信号进行滤波放大,将分析处理后金属信号末后传给单片机,由单片机做出判断和处理。该处三极管的基级是有DC±12V合成的基准电压0V,所以容易受到外围电路电压的影响,故对供电电源要求比较高。

  四、数模转换电路:

  根据系统电路的要求,系统使用DAC8043作为数模转换电路芯片。DAC8043具有接口定时功能,可减少定时设计注意事项和微处理器等待状态。对于需要异步清零或越强的微处理器接口逻辑之应用,DAC8043运用5V单电源供电,并采用其低功耗、性能较高的解决方案。在金属自动分离器系统中使用其单放大器电路,符合系统设计要求。
