自卸式除铁器中控制箱的控制过程分享

编辑:临朐三星电子有限公司时间:2021-04-07

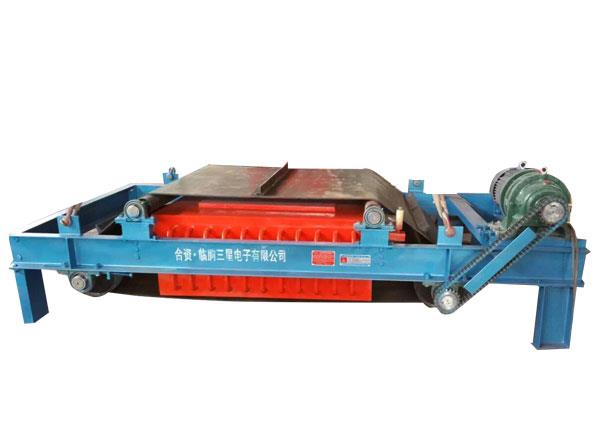

  据闻,电磁除铁器的型号和种类很多,但是总体而言,电磁除铁器的基本性能、结构与应用形式均为相似的,其结构主分为带式和盘式两种。RCDF型带式除铁器是一种自卸式除铁器,该机配有控制箱,用来励磁和对皮带进行控制及运行信号指示。其控制过程如下:

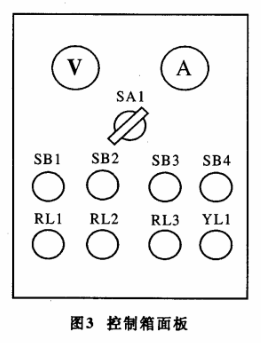

  除铁器的控制箱面板如图所示,电压表V、电流表A用于显示电磁除铁器的直流工作电压和工作电流,SA1为远方/就地切换开关,SB1、SB2和SB3、SB4分别为电磁铁及皮带电机就地启停按钮,RLl为电源指示灯,RL2、RL3为电磁铁、皮带电机运行指示灯,YL1为皮带电机故障指示。

  自卸式除铁器有远方遥控、就地控制两类形式。电气原理为:就地进行操作之时,需先检查一下就地控制箱的面板指示有无异常,把选定开关SA1切换到就地模式,按下皮带电机开启按钮SB3,皮带运行正常后按下除铁器电磁线圈励磁SB1,该除铁器就可以开始除铁了。

  停止除铁器时,先后按下电磁铁停止励磁开关SB2及皮带电机停止按钮SB4即可。

  运行过程中,若皮带电机出现故障或皮带卡涩时,热继电器FR1的动作可以保护皮带电机,若皮带故障就地指示灯YL1亮,同时通过中间继电器KM3联停电磁线圈的励磁,并且发出皮带电机出现故障远方告警信号。远方遥控时将SA1切换至远方位置,当控制室程控电脑发出 R1 或 R2 长时启动脉冲时启动皮带电机或对电磁铁励磁,并由远程站 PLC 保持启动信号,维持自卸式除铁器运行;停止远方启动指令时除铁器即可停止运行。
