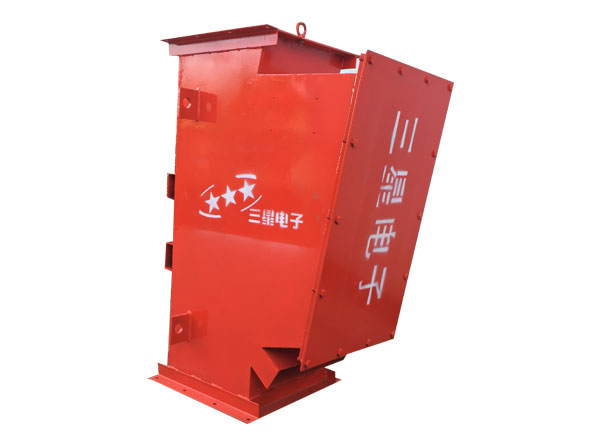

振动式管道除铁器的认识

编辑:临朐三星电子有限公司时间:2020-08-31

  本篇章,小编为大家讲述的是一种能够除去铁磁性杂质效果好、操作简便的振动式管道除铁器。其结构及工作过程如下介绍:

  该除铁器结构包括带有上进料口和下出料口的管道体,管道体的内腔为物料通道,在物料通道内装有从管道体的一侧装入、上下排布并与物料走向垂直的多个磁选盒,每个磁选盒支撑在多个支撑轮上,这些支撑轮固接在管道体的两侧壁上,每个磁选盒的盒体上下开口、其内腔装有交错分布并固接在盒体上的多根磁棒,每根磁棒包括用非导磁材料制作的外壳,在外壳的内腔中固接有芯轴,芯轴上套固有交错分布的磁块和软磁片、其中相邻的磁块的极性相反,其结构特点是管道体上固接有使磁选盒振动的振动源,在管道体的内腔中设有与管道体固接的内竖隔板和外竖隔板,内竖隔板与外竖隔板之间的间隙为卸铁室,每根磁棒穿过该卸铁室伸进到磁选盒中,卸铁室的下端设有卸铁口,每根磁棒位于卸铁室贴近内竖隔板的部位处套装有密封圈。

  该振动式管道除铁器在工作时,在振动源的作用下,每个磁选盒中的磁棒处于振动状态,当物料从上进料口流入物料通道后,在多层密布的磁棒所产生的磁场作用下,混杂在细粉物料中的铁磁性杂质被牢靠吸附在磁棒上,而非磁性的细粉物料因磁棒的振动则不会在磁棒上产生堆积、继续向下方流动从下出料口流出,由于是采用多层立体磁系,每层磁系构成一级除铁,多层磁系则构成多级除铁,所以从细粉物料中除去铁磁性杂质的效果好。工作一段时间需要对吸附在磁棒上的铁磁性杂质清理时,只要手握手把向外抽拉磁选盒,使磁棒产生水平位移,此时吸附在磁棒上的铁磁性杂质在密封圈的阻挡下脱离磁棒落入卸铁室,经卸铁口排出,因此,操作简便。

  通过上面的叙述得知,该管道除铁器,不但从细粉物料中除去铁磁性杂质的效果好,而且操作简便。
