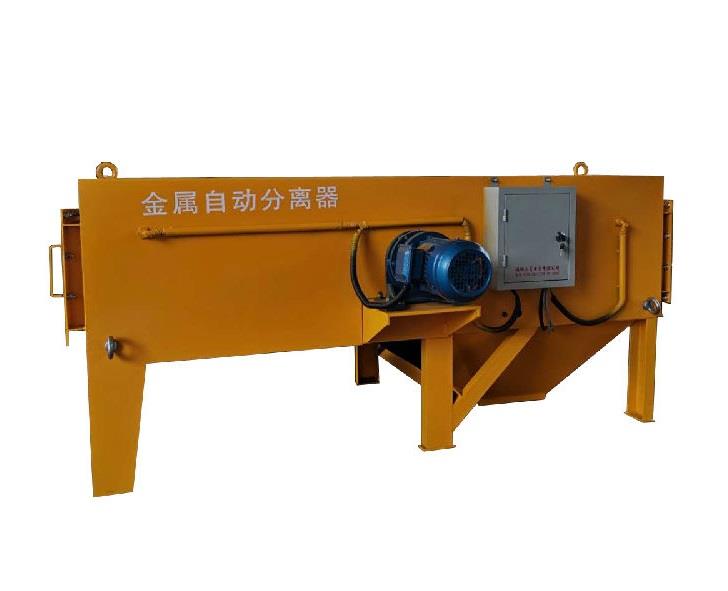

浅聊金属自动分离器中三大部件的功能组成

编辑:临朐三星电子有限公司时间:2021-05-03

  一、金属检测线圈:

  金属自动分离器中的金属检测线圈结构紧凑,由1个产生交变磁场的发射线圈和2个检测磁场感应变化的接收线圈组成。发射线圈和接收线圈是同轴固定并且没有偏移。发射线圈和接收线圈均采用漆包线缠绕,外表面由尼龙材料固定,稳定性高,整个线圈被检测线圈包围。其中,金属检测线圈、发射线圈和接收线圈的示意图彼此平行,中间是发射线。高频交流电会产生磁场,并且线圈的两端都是接收线圈,因为2个接收线圈相同,间距相同,并且感测信号相同。当金属杂质穿过线圈时,位于接收线圈附近的高频磁场将被磁感应线依次切断,相位和幅度的变化会引起信号的变化,并且接收线圈会发送该变化到差分放大电路进行处理。

  二、主控制芯片:

  金属自动分离器系统以STM32F103单片机为主控制芯片,该芯片现在是大众化市场产品,相应的外围电路、晶体振荡电路、复位电路和下载口程序等技术都相当成熟,硬件设计和后期调试过程也相对简单,且该芯片是基于要求性能高、造价低、功耗低的嵌入式应用设计,能符合系统牢靠和稳定运行的能力。

  三、电源电路:

  该分离器系统对电源的要求比较高,而且芯片供电电压也不尽相同。该金属分离器系统主要采用市电220 V给系统供电,由于市电220 V各个地方会有波动或者不稳定,就会给系统造成很大的干扰,影响系统的精度及造成误判,金属分离器系统中主要采用了2个AC 220 V-DC 15 V电压转换模块及相应的滤波器和滤波电路,将电压转换为较为稳定的 DC±15 V,然后利用传统的LM78XX系列稳压芯片得到稳定的DC±12 V和DC 5 V电压,并配有相应的指示灯。这样得到的电压杂波少、稳定,而且受外界电压干扰比较少,可以符合控制金属自动分离器系统牢靠稳定地工作。
