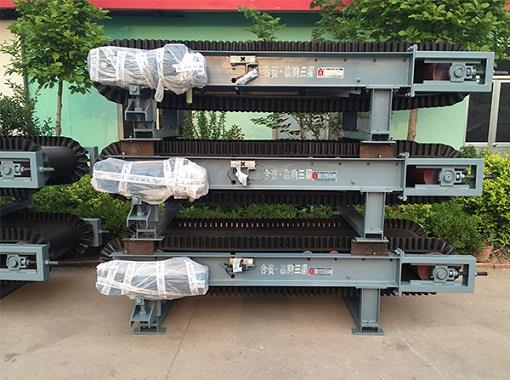

散装计量称中双臂与四等臂式机械结构的浅识

编辑:临朐三星电子有限公司时间:2021-04-13

  一、双臂结构:

  用两根相同的梁,分布于散装计量称的秤台稳定区域,在载荷力作用下,梁产生应变,在开孔部位上下贴应变片组成半桥传感器,将输出与载荷力大小成正比的信号,这种杠杆臂和传感器合为一体的双臂结构,大大简化了秤体结构,而且秤的偏载,线性度等性能均较好,设计及生产中的主要问题∶杠杆梁式传感器在制造或选择时,应进行配组,—方面严格控制两桥的输出灵敏度差异,保持偏载性能,另一方面控制两桥输出阻抗的差异,良好减小组成全桥后的零位变化,上下盖及刀座应具有够强的刚度和正确的相对位置,保持梁受力边界条件和载荷力方向,作用点的稳定,刀座设计时,应考虑冲击,扭曲等干扰对信号的影响,并采取合理的结构,使干扰的影响得以解决或减小,正确进行弹簧的特性及位置设计,由于制造误差等影响,导致产品在装配中,左右桥输出灵敏度的一致性发生变化,在设计散装计量称时应考虑工艺调整的实现方法。

  二、四等臂结构:

  用四个等长杠杆桥传力,各桥端点均以相同的方式与传感器连接,由于四个桥臂的尺寸、形状、受力结构及刚性等均相同,各桥在理论上具有一致的传力比,所以该结构较大的优点是抗偏载性能较好,且结构较简化。

  设计和生产中应注意的问题∶严格控制桥臂的加工尺寸精度及形位精度,保障各桥传力性能的一致,由于结构的限制,四个桥臂与传感器连接时,各桥端点往往不在同一平面,设计散装计量称时应考虑倾斜引起的传力比的误差,保障上下盖的刚度,保持刀座的刚度及位置准确性,正确进行弹簧特性及位置的设计。
