磁棒活动式管道除铁器的构造及除铁过程

编辑:临朐三星电子有限公司时间:2020-12-08

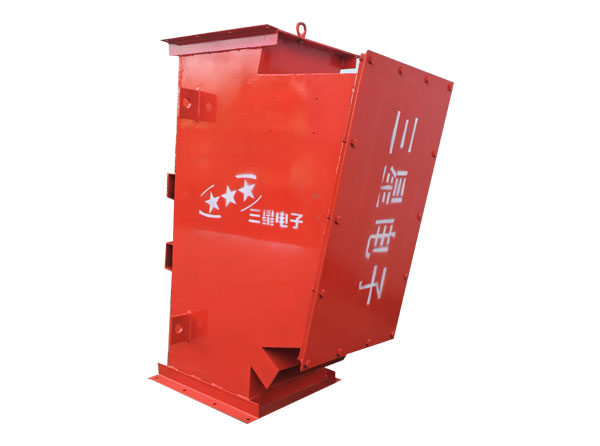

  本章节小编讲解一种磁棒活动式管道除铁器, 它能够实现不间断地从浆料中吸铁且更换磁棒方便。

  该设备结构包括了机架、浆料桶和装设在浆料桶中的磁棒群, 其特征在于∶还包括往复运动装置, 在往复运动装置上排列装设了支撑架, 在每个支撑架上开设安装孔, 安装孔内放置磁棒, 磁棒能沿该安装孔自由移动;在机架上装设了磁棒夹持装置和除铁装置, 磁棒夹持装置能将支撑架上的磁棒推出, 除铁装置能将被推出的磁棒上吸附的铁屑清理。

  在该设备中, 往复运动装置采用两组平行装设的链轮链条装置, 每组链轮链条装置中的其一链轮位置于浆料桶内, 在每根链条上均排列装设了支撑架, 在相对应位置的两平行支撑架上放置磁棒。磁棒夹持装置为两组, 每组磁棒夹持装置均在浆料桶外并分列于链轮链条装置的两侧, 每组磁棒推拉装置中均装设了气缸和顶杆, 顶杆与气缸相连, 顶杆的直径小于支撑架安装孔的直径。

  除铁装置中装设了除铁板和橡胶圈, 除铁板位于链轮链条装置的一侧, 并与其相邻的顶杆位置相对应, 在除铁板上开设通孔, 通孔的直径大于磁棒的直径, 在通孔内放入橡胶圈。链轮链条装置竖向放置。

  以下阐述该管道除铁器的除铁过程∶

  设备启动运行, 位于浆料桶的磁棒吸附浆料内的铁屑, 吸附一段时间后, 动力装置带动链轮链条装置工作, 既而带动支撑架转动。当支撑架 转动至链轮边缘时停止转动。左右两侧的气缸工作, 左顶杆和右顶杆移动将磁棒夹住, 然后将磁棒从支撑架内推出。磁棒运动至除铁板位置后继续进入橡胶圈内, 磁棒上的铁屑被橡胶圈抹除。当整根磁棒上的铁屑都被橡胶圈抹除后, 磁棒停止运动, 除铁过程结束。然后气缸工作带动左顶杆和右顶杆复位, 将磁棒推入支撑架内, 磁棒复位。然后链轮转动, 干净的磁棒进入浆料桶内吸铁, 吸附铁屑的磁棒转动至链轮边缘时停止, 下一除铁过程开始, 如此不断循环, 在整个除铁过程中, 总有大部分磁棒位于浆料桶内进行不间断的吸铁。

  综上, 该管道除铁器的优点为:

  在整个除铁工序中, 总会有一部分磁棒位于浆料内达到了不间断持续地从浆料中吸铁的技术效果;设备占地面积减小;更换磁棒变得简单快捷。
