浮悬摆动式金属自动分离器的构造设计

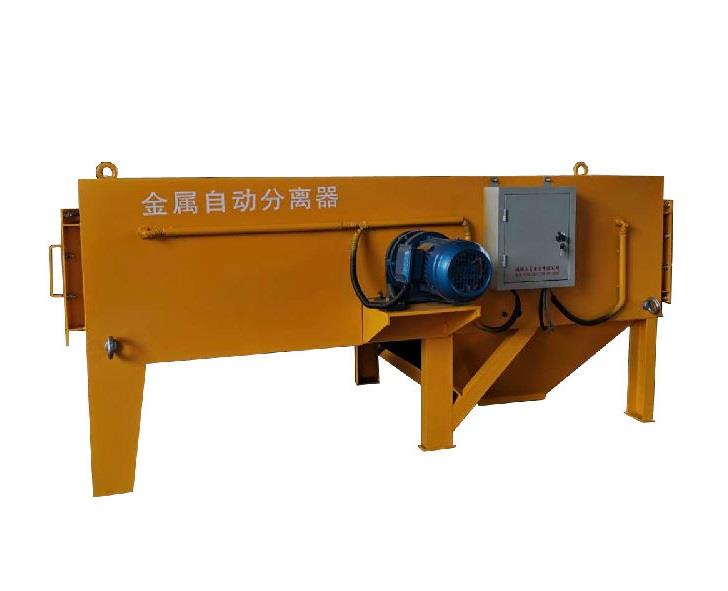

　　针对铜熔炼的粗铜颗粒中, 存在不能用磁选分离清理其他金属的问题, 临朐三星电子有限公司生产有一种能在粗铜颗粒分选出不锈钢等金属碎料的金属自动分离器, 达到既节约能耗, 又提高分离效率与质量目的。

　　研究分析这些不锈钢碎片, 虽然其真密度和铜颗粒相近, 但堆积密度较小, 比表面积大于铜颗粒, 在运动的液体中受到阻滞的作用比铜颗粒大, 借助这种特性差异可以采用液体悬浮与机械摆动相结合的方法进行分离。

　　该浮悬摆动金属自动分离器, 包括电机、减速器、浮悬分选料斗与固定支架以及分选物收集框, 其特征是设有一斜底浮悬分选料斗, 浮悬分选料斗底部设有一水平托盘, 水平托盘的中心设有可转动中心轴, 转动中心轴下端和一水平摆动杆的一端相固接, 水平摆动杆中间设有一轴向槽, 一和减速器输出端连接的曲柄体, 曲柄体的曲柄端连接一垂直轴销, 摆动杆与和摆动杆轴向槽活动连接的垂直轴销组成变圆周运动为摆动运动的摆动副, 固定在水平盘托上方的浮悬分选料斗以托盘中心轴为中心往返摆动。

　　该金属自动分离器利用液体悬浮与机械摆动相结合办法将不同堆集密度的金属体从铜颗粒中分离, 机械摆动是由电机转动变成摆动杆往返运动, 而且摆动杆运动的线速度和曲柄上垂直轴销在摆动杆的轴向槽内的行程与方向相对应, 摆动杆正向摆动时摆动杆的线速度由小逐渐变大, 反向摆动时由大逐渐变小, 使浮悬在浮悬分选料斗液体中的不同体积与比重的金属碎片跟随分选料斗的摆动改变线速度的大小与方向, 使轻薄料逐渐漂浮在浮悬分选料斗的上部并由水流冲向料斗口溢出, 而比重大的颗粒铜集中在浮悬分选料斗中间并沉入底部斜面存留在浮悬分选料斗底部, 该金属自动分离器可以代替能耗较高的金属熔化离心法, 具有节省能源, 控制简便的优点。
