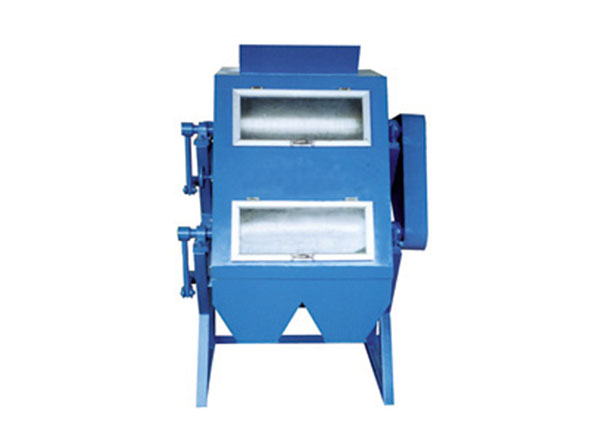

双环形移动磁系干粉磁选机结构详说

　　一、结构特点：

　　双环形(磁铁环与皮带环)移动磁系干粉磁选机釆用长距离环形移动磁系与尾矿排料皮带立体交叉布置的结构，间隔分布的移动磁铁拖动皮带面上的粉料翻滚移动，依次单独实现物料以磁性分类富集、非磁性料抛尾、磁性料细选作用，整个分选过程细粉料不需充分分散。该设备因分选区域大，因而单机产量高。从整体功能的角度，该设备可分为主要工作部分、辅助工作部分和机械运动与传动部分等3大部分。

　　二、主要工作部分：

　　干粉磁选机的主要工作部分包括环形移动的磁系、环形移动的皮带和尾矿排料皮带，其中，环形移动的磁系由磁铁链轮、安装在磁帙链轮上的磁铁链条，以及间隔安装在磁铁链条中K型附板上的U型磁铁盒组成;环形移动的皮带由皮带链轮、安装在该链轮上的皮带链条，以及安装在皮带链条中K型附板上的磁选皮带组成;尾矿排料皮带安装在环形移动皮带的下方，与磁选皮带呈空间立体交又垂直布置。

　　三、辅助工作部分：

　　干粉磁选机的辅助工作部分包括安装在磁选皮带上方能控制下料量的下料斗、非磁性料挡板，以及位于尾矿排料皮带左下方的磁性料收集槽。
