金属自动分离器
金属自动分离器

  一、概述:

  SXF系列中的金属自动分离器是一种能够在物料运输或传送过程中自动的拣出金属类物块的节能且效率高的探拣设备。当物料之中所混有的金属类物块经过探测线圈时,探测仪能够及时的发出声光进行报警,并向专项机械臂发出指令,将金属物体从物料之中分离出来。该SXF金属分离器应用无接触的探测方式,可以对连续的、多量的物料进行检测,并且能自动的拣出金属类物体,有益的保护了压辊机、破碎机的安全,防止皮带纵向撕扯,进一步的提高了生产的效率。我厂研制、生产的该SXF金属分离器采用了特定的设计方式,使该产品具有越先进的技术性能,能适应多种场合下使用,相当适宜于矿山、井下、港口、码头等多尘、潮湿环境下使用。

  SXF系列金属分离器广泛的应用在冶金、煤炭、矿山、水泥、建材、电力等工矿领域,是各工业部门现代化生产不能缺少的自动化检测设备。

  二、主要技术参数:

  1、主要技术参数(见:下列主要参数)

  2、电源电压:交流380V±10%(三相四线)

  3、工作环境及环境温度:室内环境温度-10℃~+40℃

  4、灵敏度:金属自动分离器在皮带速度不大于3米/秒时,能探出20×20×20(毫米)锰钢件(根据探头尺寸大小不同以及现场干扰情况不同而有越高的灵敏度)。

  5、输出接点:

  A、触点数量:常开接点一对常闭接点一对(延时0~30秒)

  B、接点容量:交流220V5A

  三、特点:

  1、在皮带输送机不停机的情况下,分拣出锰钢衬板等混杂于物料中的有害金属杂质(如锤头、合金钢等)。

  2、保护辊压机、立磨等主要设备正常生产,在增加产能的同时,延长这些主要设备的使用寿命。

  1、可以减少立磨、辊压机的维修次数,为公司节省大量的维修费用。

  四、主要技术参数及尺寸:

  型号项目    适应宽带mm    外形尺寸AxBxC        接口尺寸axa      接口孔        整机功率    整机重量        工作制

  SXF-5            500               695x700x900          450x450          12xΦ14        <4KW      约1000kg        连续

  SXF-6            650              820x850x1000         600x600          12xΦ14        <4.2KW    约1200kg       连续

  SXF-8            800             920x1050x1000        700x700          14xΦ14        <5.7KW    约1400kg       连续

  SXF-10         1000           1070x1250x1050       800x800          16xΦ14        <5.7KW    约1650kg       连续

  SXF-12         1200           1120x1500x1250       900x900          16xΦ18        <5.7KW    约1800kg       连续

  SXF-14         1400           1170x1700x1400      1000x1000       20xΦ18        <7.2KW    约1900kg       连续

  SXF-16         1600           1220x1900x1550      1100=1100      20xΦ18        <8.5KW    约2200kg       连续

  SXF-18         1800           1270x2100x1700      1200x1200       22xΦ20        <9.0KW    约2400kg       连续

  SXF-20         2000           1320x2300x1850      1330x1330       22xΦ20        <9.5KW    约2600kg       连续

  五、产品示意图和设备布置及工作示意图:

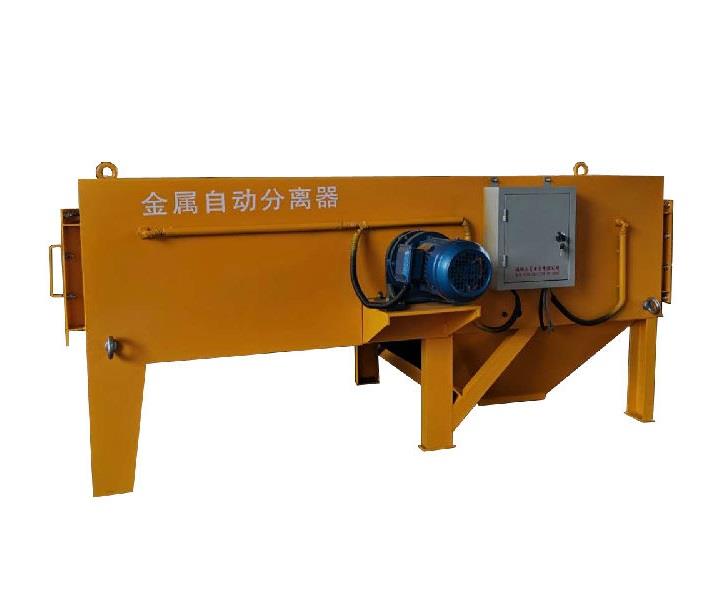

  1、金属自动分离器示意图

  2、设备布置及工作示意图详细介绍。

  (1)除去铁件等磁性金属部分:

  用户可根据自己的物料中含有有害金属的多少,来选择设备进行组合清理。含有害金属多的或铁矿石的生产用户应考虑A、B两种设备。

  工作原理是当金属探测器检测到铁磁性物质的信号时,由PLC实时控制通知可控制自卸除铁器,使除铁器在瞬时产生较强的吸力,将物料中的铁块(约30kg以上)和含铁较高的矿石同时吸上,然后控制系统自动将除铁器的吸力调整到一定的程度(根据各使用厂家的矿石含铁量而定),待含铁矿石放到皮带机上后(约数秒钟左右)卸铁行走机构开始运走,当运行到皮带机外侧后,自动控制系统断磁,同时卸掉所吸铁件,又回到皮带机上方待命(注:在卸铁过程中,如金属探测器又检测到铁件时,可控制电磁除铁器立时返回到皮带机上方,执行除铁指令,防止漏铁)。

  (2)清理铲牙、锰钢非金属部分:

  金属自动分离器的工作原理是当物料检测到金属物块后立即通知机械臂到达预定位置,等待金属块进入到机械臂内,此时伴有声光报警,并确认后再返回到开始位置待命,同时将金属块排到回料料斗内,待工作人员到达后及时拣出金属,再用控制翻板将少量物料放回料仓(注:连续来金属时,机械臂将等到末后一块金属到达后再返回待命)。
